Q.Lign T.41 | mit Q.Grip Radhaltern

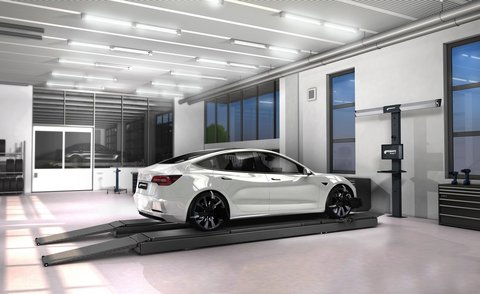

Q.Lign T.41 mit Tragsäule für die Montage am Boden, Drehuntersätzen und Q.Grip Radhaltern. Bedienung über 27" Monitor. Für Profis mit Ansprüchen.
Artikelnummer: 1 690 800 002
Ultimative Produktivität - Fahrzeug für Fahrzeug
Die T-Serie baut auf der bestehenden Q.Lign Plattform auf und richtet den Fokus voll und ganz auf die Achsvermessung. Mit Q.Lign T.41 setzen Werkstätten die Messlatte noch höher und können so ihr gesamtes Servicepotential ausschöpfen.
Messen auf höchstem Niveau
- Kamerabalken misst permanent aus 2,8 Metern Höhe
- Kein Motor, keine Seilwinde, kein Verschleiß
- Kein Hoch, kein Runter, keine Verletzungen oder Beschädigungen
- Kein Verfahren, egal ob kurze oder lange Radstände
Alles perfekt im Blick
- Vier Räder, vier Kameras
- Eigene Kamera für die Hinterachse für genauere Spurwerte an der Vorderachse
- Innerhalb 1,8 bis 3,3 Metern zur Vorderachse frei positionierbar
- Jederzeit Messen und Einstellen von 0 bis 2 Meter Bühnenhöhe
Arbeite schlauer, nicht härter
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active MEMS Technology für kompromisslose Genauigkeit
- Lenkeinschlag ohne Hocker oder Leiter ganz bequem auf Bodenniveau
- Remote Zugriff auf Protokolle von überall in der Werkstatt
Das erste web-basierte Achsmessgerät der Welt:
- Ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
- Bis zu 95% weniger Stromverbrauch als PC-basierte Systeme
- Anzeige der Software auf jedem TV, PC, Laptop, Tablet oder Smartphone
- Intuitive Software, optimierte Abläufe, mehr Produktivität
- Einfache Integration von Q.Lign ins Werkstattnetz
Q.Grip: die letzte Stufe vor Touchless
- Q.Grip Radhalter für sekundenschnelle Anbringung, ohne Felgenkontakt
- 5x schneller alls herkömmliche Halter
- Kein Abnehmen von Radkappen
- Kein Verkratzen von Felgen
- Von 21" auf 33" Raddurchmesser in unter einer Skunde, ganz ohne kurbeln
Platzbedarf
- Mindestens 2800mm Höhe
- Mindestens Lichte Weite von 2800mm bei Vier-Säulen-Hebebühnen
Lieferumfang:
- Messbalken mit 4 Kameras
- Standsäule mit Ablage
- Q.Lign Display Modul
- 4x Messtafeln mit AutoID
- 27" Monitor, Tastatur, Maus
- Bremsspanner und Lenkradfeststeller
- Drehuntersatz vorn mit Füllstücken
- Q.Grip-Radhalter (525-835mm Raddurchmesser)
- Halterung für Q.Grip
- Key Card 365 für Fahrzeugdatenbank International
| Gewicht | 119 kg |
|---|---|
| Verpackungseinheit | 1 Stück |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
| Einzelspur Vorder-/Hinterachse | Ja |
| Gesamtspur | Ja |
| Spurdifferenzwinkel | Ja |
| Sturz VA/HA | Ja |
| Nachlauf | Ja |
| Spreizung | Ja |
| Radversatz | Ja |
| Fahrachswinkel | Ja |
| Anzahl Sensoren | 4 Stück |
| Datenübertragungsart | kabellos |
| Messsystem | 3D mit Messbalken (fixiert) |
| Spannbereich max. | 835 mm |
| Displaygröße | 10 " |
| Leistungsaufnahme | 65 W |
| Aufstellbreite | 2595 mm |
| Radstand | 1750 - 4600 mm |
| Rundlaufkorrektur | Ja |
| Einzelspur Vorderachse | Ja |
| Einzelspur Hinterachse | Ja |
| Sturz Vorderachse | Ja |
| Sturz Hinterachse | Ja |
| Radversatz Vorderachse | Ja |
| Radversatz Hinterachse | Ja |
| Symmetrieachse | Ja |
| Eingeschlossener Winkel | Ja |
| Fahrzeugdaten mit Höhenstandswerten | Ja |
| Fahrzeugabmessungen live | Ja |
| Aufstellhöhe | 2745 mm |
| Verpackungslänge | 2950 mm |
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 540 mm |
| Bruttogewicht | 170 kg |
| Ursprungsland, zollrechtlich | DE |
| Spannbereich min. | 525 mm |
| Anzahl Sprachen (Software) | 30 |
| Abstand Kamera - Mitte Drehuntersatz | 1800 - 3300 mm |
| Lichte Weite vordere Bühnensäulen min. | 2800 mm |
| Fahrzeugdaten Update Q.Lign | Key Card 365 | 1 690 002 019 |
|---|---|
| Magnethalter für Radmuttern | 100mm | 1 690 701 521 |
| Magnethalter für Radmuttern | 75mm | 1 690 701 508 |
| Selbstzentrierender Schnellspannhalter für Tesla | 1 690 380 161 |
| Selbstzentrierender Schnellspannhalter für Porsche | 1 690 380 010 |
| Selbstzentrierender Schnellspannhalter für Porsche | 1 690 301 003 |
| Zentralspanner Porsche Carrera GT | 1 690 301 002 |
| Zentralspanner Porsche 911 GT3 und Turbo | 1 690 380 002 |
| Selbstzentrierender Schnellspannhalter für Ferrari | 1 690 381 299 |
| Selbstzentrierender Schnellspannhalter | für Lamborghini | 8 900 380 016 |
| Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk. | 1 690 311 112 |
| Adapter-Satz Q.Grip | für Q.Lign | 4-tlg. | 1 690 101 010 |
| ProClamp Spannhalter | 12 - 23" | 1 Stk. | 1 690 100 001 |
| Schnellspannhalter Mercedes-Benz | OEM | 1 690 801 002 |
| Schnellspannhalter BMW | OEM | 1 690 801 001 |
| Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28" | 1 690 311 113 |
| Mechanischer Alu-Drehuntersatz Standard | 1 690 501 001 |
| Mechanischer Alu-Drehuntersatz Präzision | 1 690 401 028 |
| Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard | 1 690 401 011 |
| Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision | 1 690 401 013 |
| Füllstück für Alu-Drehuntersatz | 1 690 702 082 |
| Füllstück für Alu-Drehuntersatz Präzision | 1 690 102 041 |
| Ablagefach | Q.Lign T-Series | 1 690 802 049 |
