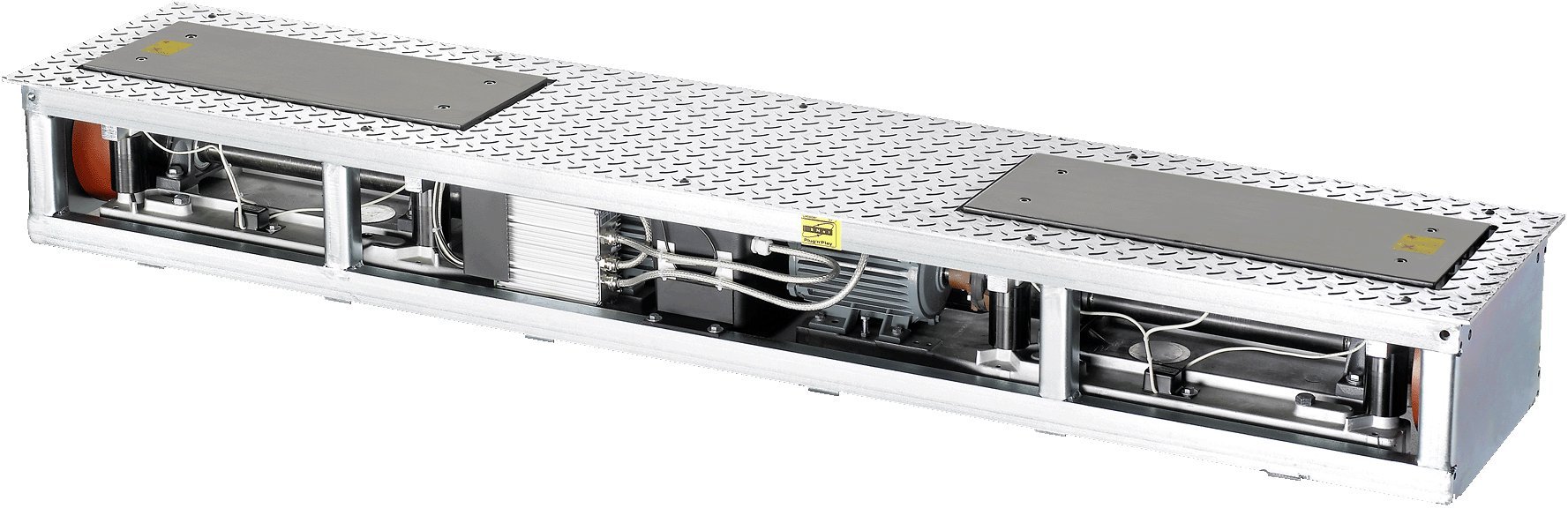

Fahrwerktester SN 680 | 400 V | EUSAMA | mit Geräuschsimulation
Sonderzubehör zu den Bremsenprüfständen der Serie BD 4xxx | ausschließlich zur Prüfung des technischen Zustands von Radaufhängungselementen
Artikelnummer: 1 691 620 309
- Die Bodenhaftung eines Rades wird bei ungünstigen Bedingungen vom technischen Zustand der Radaufhängungselemente (Radaufhängung, Radlager, Reifen und Stoßdämpfer) bestimmt.
- SN 680 misst die relative Bodenhaftung eines Rades nach dem international anerkannten EUSAMA-Messprinzip. Das Ergebnis des vollständigen Fahrwerktests ist eine globale Aussage über die Fahrsicherheit des Fahrzeugs.
- Biegebalken mit Dehnmessstreifen (DMS)-Messystem
Lieferumfang:
- Fahrwerkstester SN 680
- RR Anschlusskabel
- RR Spanneisen-Set und Befestigungsmaterial
| Gewicht | 327 kg |
|---|---|
| Verpackung | 2420 x 820 x 700 kg |
| Absicherung | 3 x 20 A |
| Schutzart | IP 54 |
| Länge | 440 mm |
| Höhe | 280 mm |
| Betriebstemperatur | -10 – 50 °C |
| Elektrischer Anschluss | 400 V | 50 - 60 Hz |
| Messsystem | DMS |
| Schalldruckpegel max. | 70 dB(A) |
| Breite | 2360 mm |
| Prüfbare Achslast max. | 1650 kg |
| Prüfbreite min. - max. | 820 - 2200 mm |
| Prüffrequenz | 0 - 30 Hz |
| Motorleistung | 2 x 3 kW |
| Motordrehzahl | 1420 U/min |
| Temperatur max. | 90 °C |
| Lagertemperatur | -10 - 50 °C |
| Zuleitung Stromversorgung | 5 x 2,5 mm² |
| Absicherung Stromversorgung | 8,2 A |
| Testprinzip | - Erregermethode (EUSAMA-Prinzip) |
| Prüfplattenlänge | 690 mm |
| Prüfplattenbreite | 273 mm |
| Wirkfaktor (cos φ) | 0,7 |
| Messbereich, max. Hub | 6 mm |
| Bruttogewicht | 357 kg |
| Phasen | 3 |
| Relative Luftfeuchtigkeit max. | 85 % |
| Überfahrlast max. | 4000 kg |
| Frequenzbereich Geräuschdiagnose | 10 - 30 Hz |
| Kantenschutz für Fahrwerktester SA 640 / SN 680 | 1 691 622 002 |
|---|---|
| Überfahrrampe als Fahrwerktester-Ersatz für SA / SN 6xx | 1 691 621 026 |
| Kantenschutz für Prüfstraße TL / SL 6xx | 1 691 602 001 |
| Einbauwanne für Prüfstraße TL / SL 6xx | 1 691 602 002 |
| Abstandhalter für BD 4xxx in Kombination mit SA 640 / SN 680 | 935 603 042 |
| Montageset für Fahrwerktester SA 640 | 1 691 621 001 |
| Spanneisen-Set für EUSAMA Fahrwerkstester | 1 691 621 000 |
| Kabelsatz 400 V | Power-Box - Fahrwerktester | 30 m | 1 691 603 369 |
| Kabelsatz BNet-Kabel | Power-Box - Fahrwerktester | 30 m | 1 691 602 557 |
| Auffahrhilfe für Fahrwerktester SA 640 / SN 680 | 1 691 621 017 |
