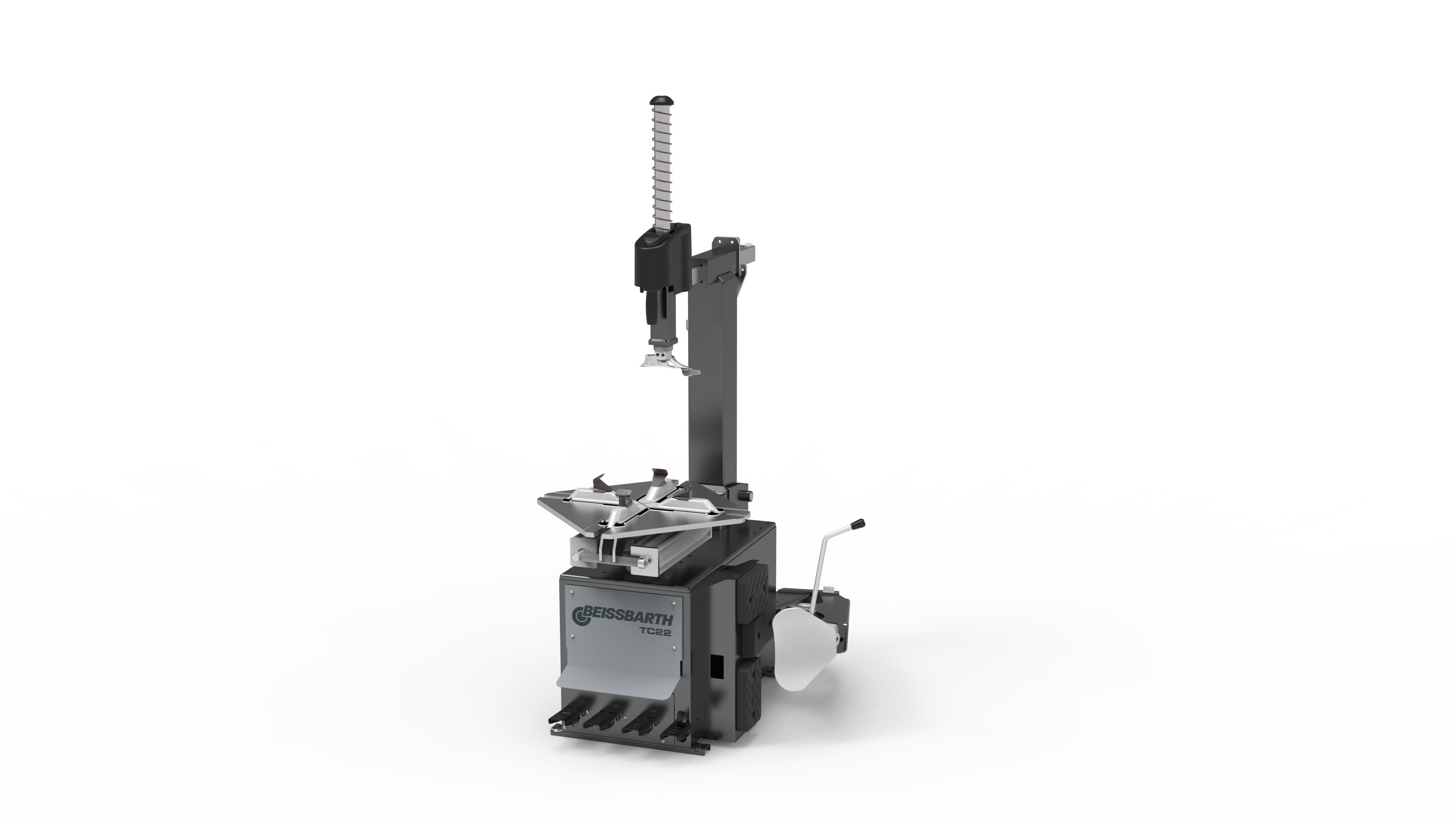

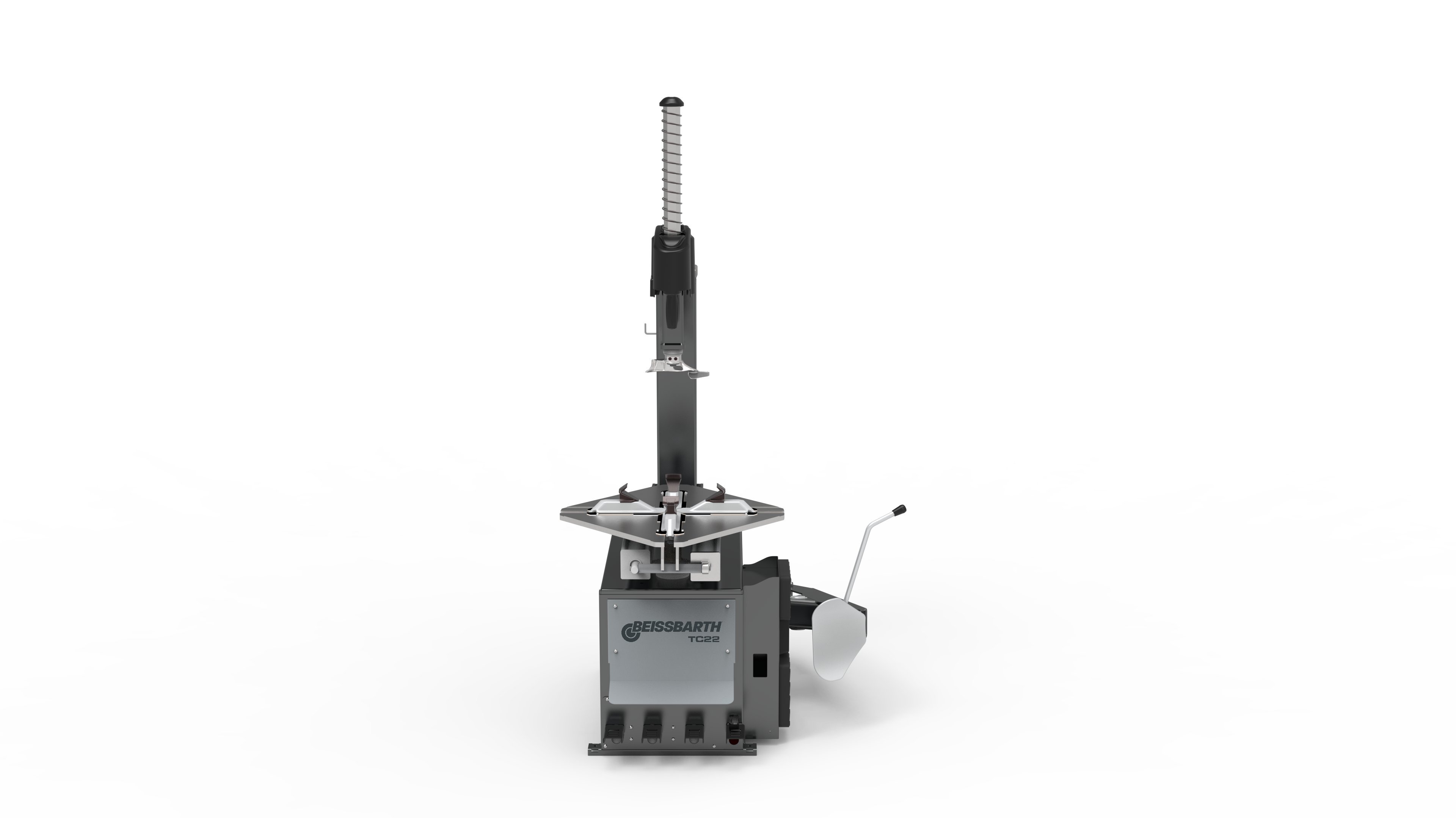

TC22 | TI Version
Automatisches Reifenmontiergerät | 10-25" Arbeitsbereich | 12" Standard Abdrückschaufel | 230V | 50-60Hz | 1 Speed | Befüllung über Klauen
Artikelnummer: 1 692 401 012
Quadratischer Spannteller mit automatischen Spannklauen
- Spannbereich von 10-25"
- Doppelte 80-mm-Zylinder für maximale Spannkraft
- 1 Drehgeschwindigkeit: 7,5 U/min
- Quadratische Form für einfacheres Ansetzen des Montiereisens
Robuste Montagesäule und -kopf
- Einfaches Kippen über Pedal
- Schnelle vertikale und horizontale Bewegung des Montierarms
- Pneumatische Verriegelung
Leistungsstarker seitlicher Schaufelabdrücker
- Schnelles und effektives Lösen des Wulstes
- Bis zu 12" Reifenbreite
- Dreifach verstellbare Schaufel
- Steuerung über Pedal
Rutschhemmende Gummiauflage schützt Reifen und Felge
- Volle Kontrolle mit vier Pedalen
- Pedalsteuerung für Drehung, Abdrückschaufel, Säulenneigung und Spannklauen
- Abnehmbare Pedaleinheit für einfachere Wartung
Hohe Steifigkeit durch Konstruktion
- Pedale aus Metall statt Plastik oder Gummi
- Leistungsstarker 50x50mm Horizontalarm
- Frontabdeckung aus Metall
TI: Reifenbefüllung über Klauen
- Schnelles und sicheres Greifen der Wulst an der Felge
- Beide Hände frei während der Befüllung und Setzen der Wulst
- Minimiert Risiko von Luftlecks oder Reifenplatzen
- Einfache Reifenbefüllung über Klauen
- 18l Lufttank
Upgrade-Optionen:
- TCX.PRO-Assistenzsäule
- Seitenlift
- Befülleinheit für schlauchlose Reifen
- Rollenbrett
Hinweis: Gerät wird mit demontierter Montagesäule geliefert
Lieferumfang:
- 5x Schutz Montagekopf vorn
- 2x Schutz Montagekopf hinten
- Füllpistole
- Montiereisen
- Pinsel
- Stecker
| Raddurchmesser max. | 39" | 1000mm |
|---|---|
| Betriebsdruck | 8 - 12 bar |
| Schnellbefüllung | ja |
| Radbreite max. | 12" | 305mm |
| Länge | 1360 mm |
| Höhe | 1850 mm |
| Breite | 930 mm |
| Elektroanschluss | 230V | 1Ph | 50-60Hz |
| Motorleistung | 1,1 kW |
| Spannbereich max. | 25 " |
| Drehmoment max. | 1200 Nm |
| Platzbedarf Breite | 1240 mm |
| Platzbedarf Länge | 1700 mm |
| Drehgeschwindigkeit | 7,5 U/min |
| Verpackungslänge | 750 mm |
| Verpackungsbreite | 1100 mm |
| Verpackungshöhe | 1100 mm |
| Spannbereich min. | 10 " |
| Anzahl Montagegeschwindigkeiten | 1 |
| Spannvorrichtungs-Ausführung | Spannteller |
| Spannbereich innen min. | 12 " |
| Spannbereich innen max. | 25 " |
| Spannbereich außen min. | 10 " |
| Spannbereich außen max. | 22 " |
| Montagekopf-Ausführung | Mit Montiereisen |
| Montagearm-Ausführung | Verschiebbar |
| Montagesäule-Ausführung | kippbar |
| Abdrückkraft am Zylinder | 25000N @ 10bar |
| Abdrückkraft an der Schaufel | 13000N @ 10bar |
| Reifenbefüllung | Befüllung über Klauen |
| Spanntellerhöhe | 670 mm |
| Betätigung Abdrückschaufel | Fußbedienung |
| Stapelbarkeit | 2 Stück |
| Anzahl pro 20-Fuß-Container | 30 Stück |
| Anzahl pro 40-Fuß-Container | 60 Stück |
| Ablagefach | für TC22, TC45 und TC47L | 1 692 402 014 |
|---|---|
| Assistenzsäule | TCX.PRO | 1 692 402 018 |
| Felgenschutz | 1 692 402 027 |
| Kunststoff Montagekopf | TC22 und TC45 | 1 692 402 026 |
| Montagekopf | für Motorräder | 1 692 402 032 |
| Montierhebel | für RFT und UHP Reifen | 1 692 402 037 |
| Montierhebel | WDK | 1 692 402 038 |
| Plastikschutz | für WDK Montierhebel | 1 692 402 020 |
| Rollenbett | für TC22, TC45 und TC47L | 1 692 402 036 |
| Satz Spannklauen | 4 Stk. | für Motorradfelgen | 1 692 402 033 |
| Satz Spannklauen | 4 Stk. | für Rollerfelgen | 1 692 402 034 |
| Schnellwechselsatz für Montagekopf | 1 692 402 025 |
| Schutz Abdrückschaufel | 1 692 402 023 |
| Schutz für Montierhebel | 1 692 402 022 |
| Schutz Montagekopf | 10x vorne + 10x hinten | 1 692 402 019 |
| Schutz Spannklauen | 4 Stk. | für TC22, TC45 und TC47L | 1 692 402 021 |
| WDK Kit mit Montagehebel | 1 692 402 030 |
| WIKA Füllpistole mit Manometer | 1 692 402 028 |
| BeadLock Pro | mit Verlängerung | 1 692 402 003 |
| Wulstklemme | 1 692 402 031 |
