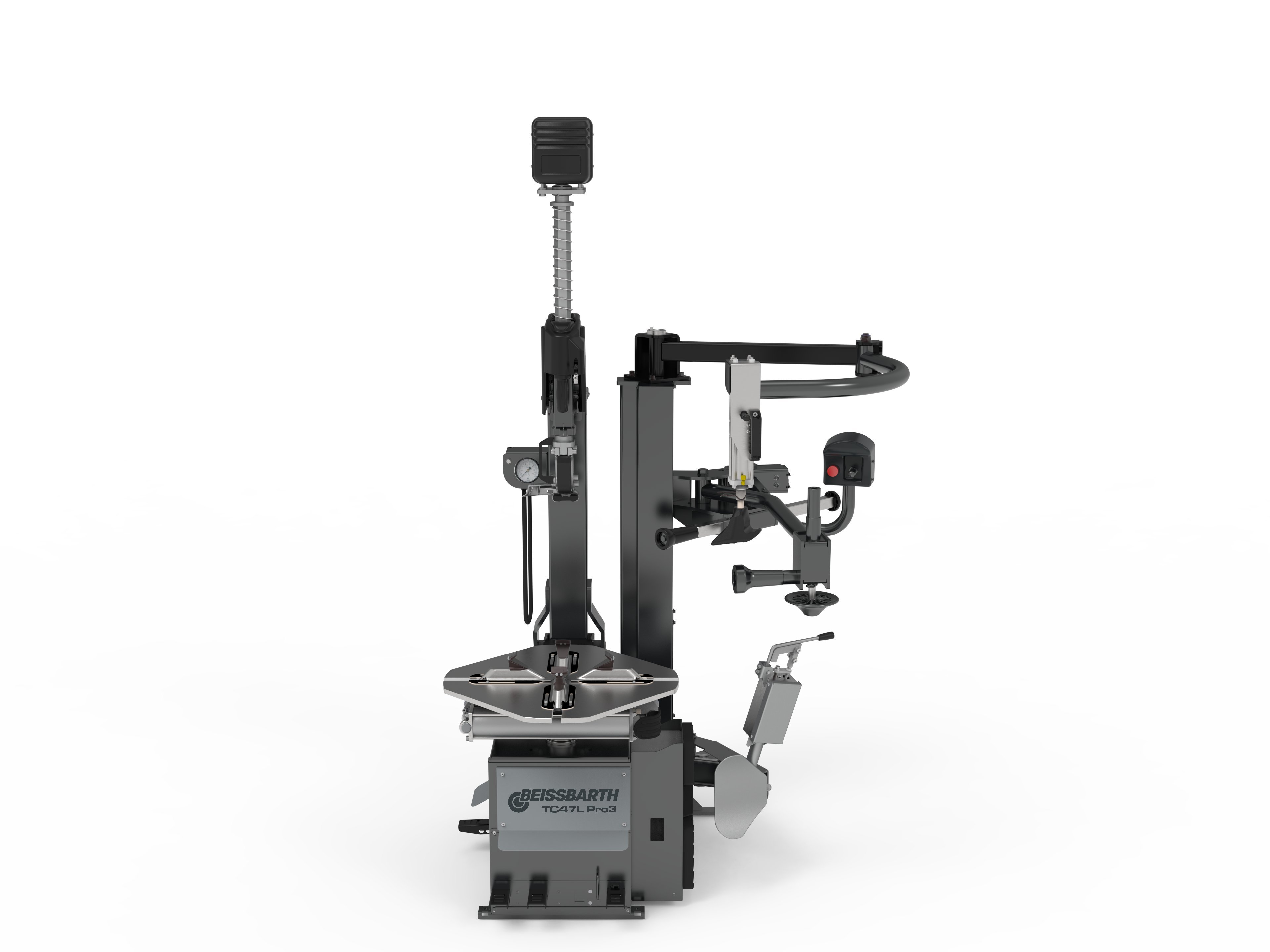

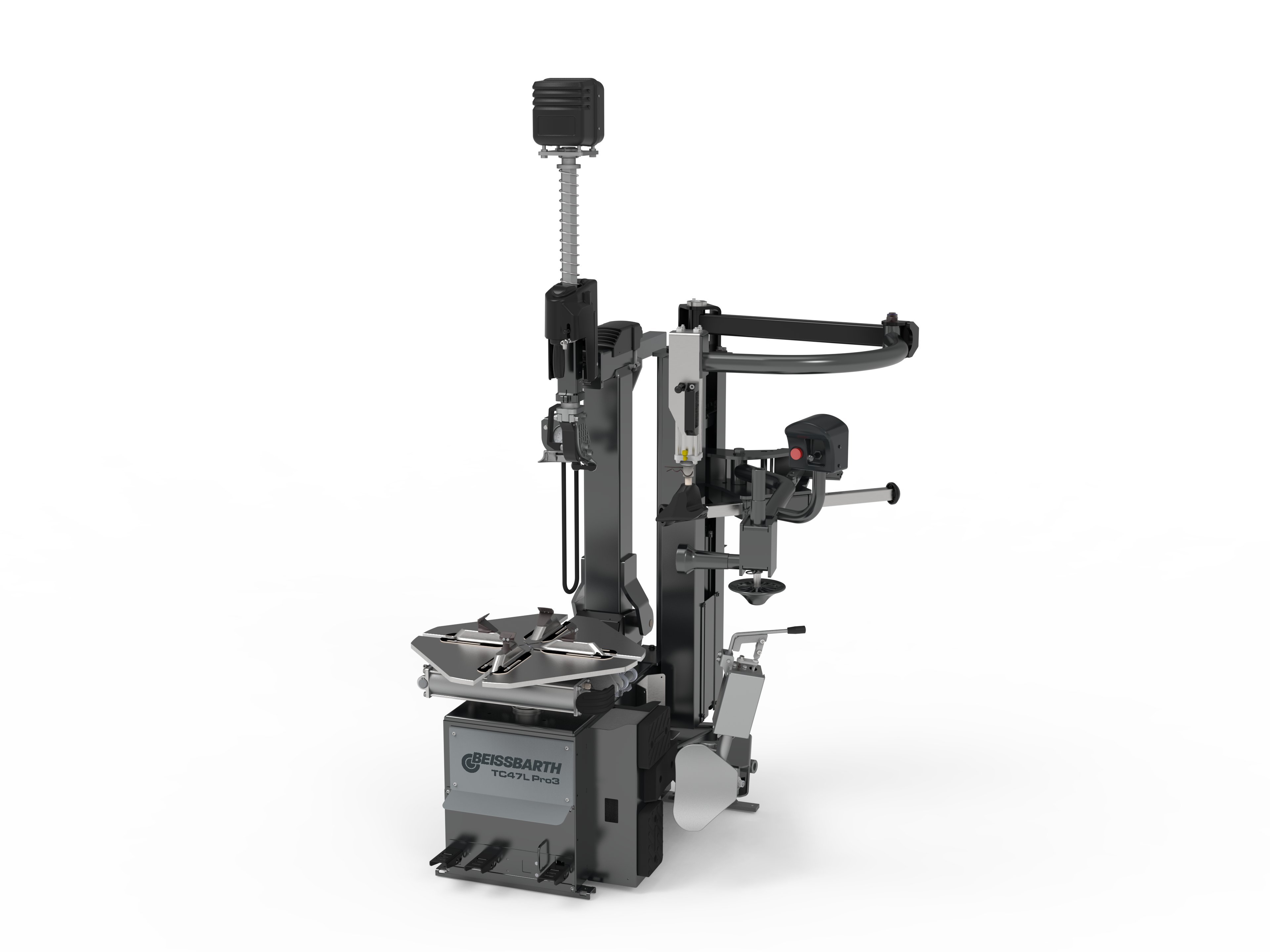

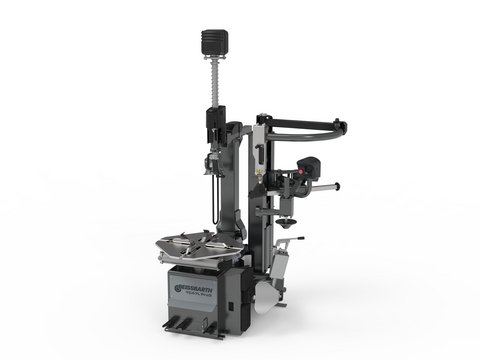

TC47L Pro3 | WDK
Hebelloses Reifenmontiergerät mit Spannteller | 10-27" Arbeitsbereich | 17" Premium Abdrückschaufel | Befüllung über Pedal | TCX.PRO3 Assistenzsäule | WDK | 230V
Artikelnummer: 1 692 401 006
Quadratischer Spannteller mit automatischen Spannklauen
- Spannbereich von 10-27"
- Doppelte 80-mm-Zylinder für maximale Spannkraft
- Stufenlos einstellbare Geschwindigkeit von 0 bis 16 U/min
Hebellose Demontagegruppe
- Kein Montiereisen erforderlich
- Geringere Beanspruchung des Reifens
- Sichere Demontage von schwierigen Reifen
- Gesichert mit federbelastetem 41-mm-Sechskantarm
Robuste Montagesäule und -kopf
- Einfaches Kippen über Pedal
- Schnelle vertikale und horizontale Bewegung des Montierarms
- Pneumatische Verriegelung
Leistungsstarker seitlicher Schaufelabdrücker
- Betätigung über Hebel statt Pedal
- Ergonomische Steuerung ohne Ausfallschritt
- Schnelles und effektives Lösen des Wulstes
- Bis zu 17" Reifenbreite
- Dreifach verstellbare Schaufel
- Rutschhemmende Gummiauflage schützt Reifen und Felge
Volle Kontrolle mit drei Pedalen
- Pedalsteuerung für Drehung, Säulenneigung und Spannklauen
- Abnehmbare Pedaleinheit für einfachere Wartung
- Sicherheitsbügel für das Rotationspedal
- Seitliches Pedal für Reifenbefüllung
Hohe Steifigkeit durch Konstruktion
- Pedale aus Metall statt Plastik oder Gummi
- Leistungsstarker 60x60mm Horizontalarm
- Frontabdeckung aus Metall
- Verstärkte Montagesäule
TCX.PRO3: Verstärkte Assistenzsäule mit vielen Helfern für harte UHP, Runflat sowie große Reifen
- Premium Wulstniederhalterolle, die den Wulst ins Tiefbett drückt
- Pneumatischer Premium Hilfsarm, um den Wulst während der Rotation im Tiefbett zu halten
- Premium-Felgenpresser zur einfacheren Außenspannung bei Niederquerschnittsreifen
- Sekundäre 90°-Wulstniederhalterolle zum zusätzlichen Niederhalten oder Abdrücken der oberen oder unteren Wulst
- Pneumatische Verriegelung, um die Werkzeuge in Position zu halten
- Unabhängige Höhenverstellung aller Werkzeuge für mehr Flexibilität und Kontrolle
WDK-ZertifiziertSichere Montage und Demontage von UHP- und Runflat-Reifen
Upgrade-Optionen:
- Seitenlift
- Befülleinheit für schlauchlose Reifen
- Rollenbrett
Lieferumfang:
- 5x Schutz hebelloser Montagekopf vorne
- 2x Schutz hebelloser Montagekopf hinten
- 4x Schutz für Spannklauen
- WDK Felgenklemme RFT/UHP
- WDK Felgenschutz
- Schutz für Abdrückschaufel
- Pinsel
- Kunststoffhebel
- 230V Stecker
Hinweis: Das Gerät wird komplett montiert geliefert.
| Raddurchmesser max. | 46" | 1170mm |
|---|---|
| Abdrückkraft | 4900 N |
| Betriebsdruck | 8 - 12 bar |
| Radbreite max. | 17" | 423mm |
| Länge | 1450 mm |
| Höhe | 2300 mm |
| Breite | 1030 mm |
| Elektroanschluss | 230V | 1Ph | 50-60Hz |
| Motorleistung | 1,5 kW |
| Spannbereich max. | 27 " |
| Drehmoment max. | 1200 Nm |
| Platzbedarf Breite | 1450 mm |
| Platzbedarf Länge | 1850 mm |
| Drehgeschwindigkeit | 0 - 16 U/min |
| Verpackungslänge | 1260 mm |
| Verpackungsbreite | 1260 mm |
| Verpackungshöhe | 2100 mm |
| Spannbereich min. | 10 " |
| Anzahl Montagegeschwindigkeiten | stufenlos |
| Spannvorrichtungs-Ausführung | Spannteller |
| Spannbereich innen min. | 12 " |
| Spannbereich innen max. | 27 " |
| Spannbereich außen min. | 10 " |
| Spannbereich außen max. | 24 " |
| Montagekopf-Ausführung | Ohne Montiereisen |
| Montagearm-Ausführung | Verschiebbar |
| Montagesäule-Ausführung | kippbar |
| Abdrückkraft am Zylinder | 25000N @ 10bar |
| Abdrückkraft an der Schaufel | 13000N @ 10bar |
| Reifenbefüllung | Fußbedienung |
| Spanntellerhöhe | 670 mm |
| Betätigung Abdrückschaufel | Handbedienung |
| Anzahl pro 20-Fuß-Container | 4 Stück |
| Anzahl pro 40-Fuß-Container | 9 Stück |
| Ablagefach | für TC22, TC45 und TC47L | 1 692 402 014 |
|---|---|
| Felgenschutz | 1 692 402 027 |
| Rollenbett | für TC22, TC45 und TC47L | 1 692 402 036 |
| Schnellbefüllsystem | für TC45 und TC47L | 1 692 402 029 |
| Schutz Abdrückschaufel | 1 692 402 023 |
| Schutz hebelloser Montagekopf hinten | 10 Stk. | 1 692 402 002 |
| Schutz hebelloser Montagekopf vorne | 10 Stk. | 1 692 402 001 |
| Schutz Spannklauen | 4 Stk. | für TC22, TC45 und TC47L | 1 692 402 021 |
| WIKA Füllpistole mit Manometer | 1 692 402 028 |
| BeadLock Pro | mit Verlängerung | 1 692 402 003 |
| Wulstklemme | 1 692 402 031 |

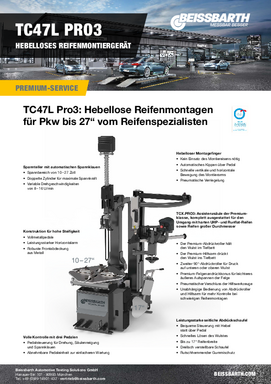

TC47L Pro3 Broschüre
