Q.Lign 360°

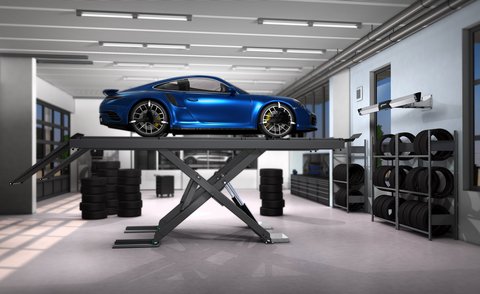

Q.Lign 360° mit ausziehbarer Wandhalterung, Q.Grip Radhalter und Tablet Bedienung schafft 360° Platz um den Messplatz.
Artikelnummer: 1 690 800 012
Ultimative Produktivität - Fahrzeug für Fahrzeug
Q.Lign 360° baut auf der bestehenden Q.Lign Plattform auf und richtet den Fokus voll und ganz auf die Achsvermessung. Mit Q.Lign 360° setzen Werkstätten die Messlatte noch höher und können so ihr gesamtes Servicepotential ausschöpfen.
Messen auf höchstem Niveau
- Kamerabalken misst permanent aus 2,8 Metern Höhe
- Kein Motor, keine Seilwinde, kein Verschleiß
- Kein Hoch, kein Runter, keine Verletzungen oder Beschädigungen
- Kein Verfahren, egal ob kurze oder lange Radstände
Alles perfekt im Blick
- Vier Räder, vier Kameras
- Eigene Kamera für die Hinterachse für genauere Spurberechnung an der Vorderachse
- Jederzeit Messen und Einstellen von 0 bis 2 Meter Bühnenhöhe
Nie mehr in die Enge getrieben
- Befestigung an der Wand und Bedienung über Tablet
- Kein Fahrwagen, keine Säule
- Messen von 1,8 bis 4,2 Metern zur Vorderachse schafft
- Freie Fläche um die gesamte Bühne
Arbeite schlauer, nicht härter
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active MEMS Technology für kompromisslose Genauigkeit
- Lenkeinschlag ohne Hocker oder Leiter ganz bequem auf Bodenniveau
- Remote Zugriff auf Protokolle von überall in der Werkstatt
Das erste web-basierte Achsmessgerät der Welt:
- Ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
- Bis zu 95% weniger Stromverbrauch als PC-basierte Systeme
- Anzeige der Software auf jedem TV, PC, Laptop, Tablet oder Smartphone
- Intuitive Software, optimierte Abläufe, mehr Produktivität
- Einfache Integration von Q.Lign ins Werkstattnetz
Platzbedarf
- Mindestens 2800mm Höhe
- Mindestens Lichte Weite von 2800mm bei Vier-Säulen-Hebebühnen
Lieferumfang

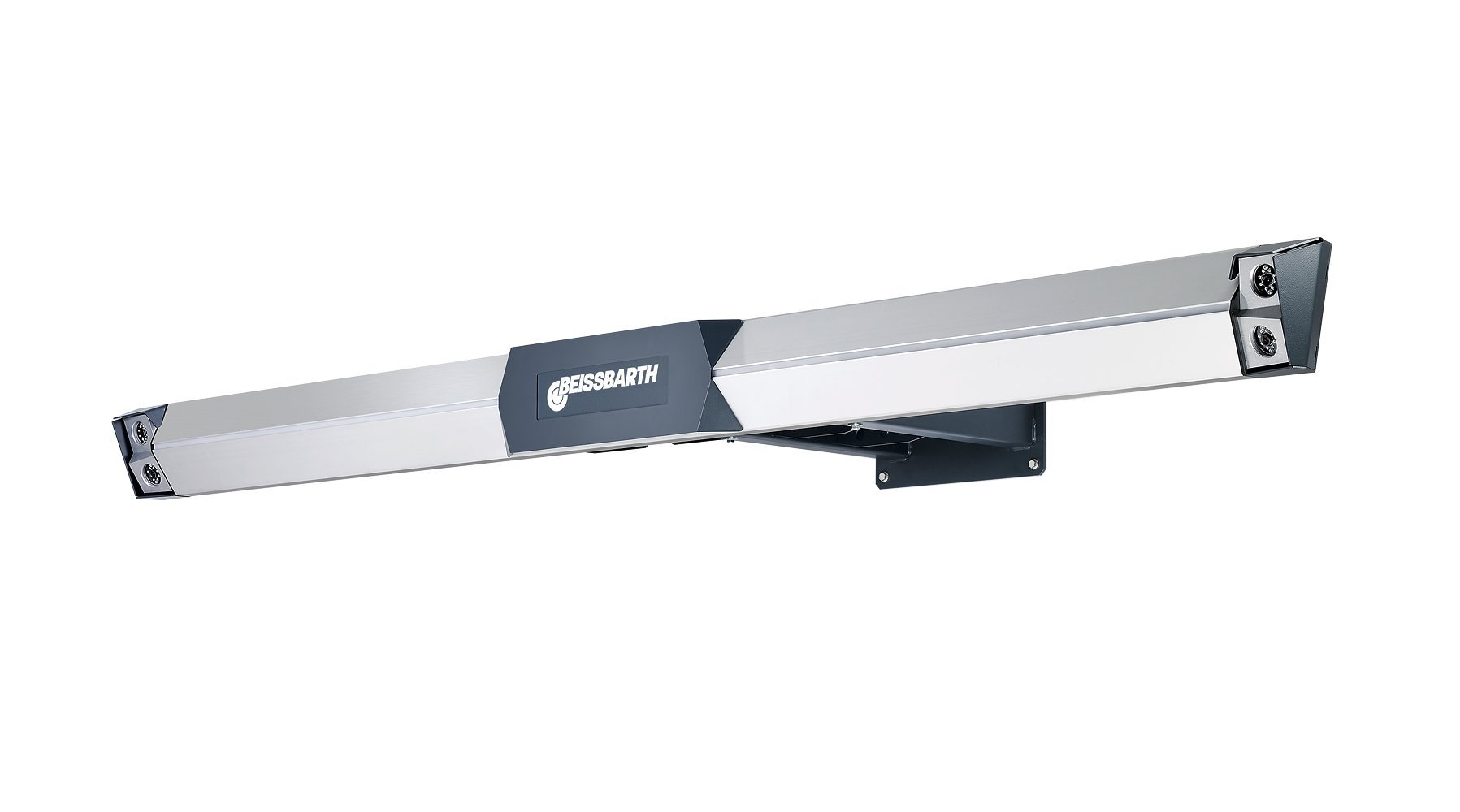

- Messbalken mit 4 Kameras
- Q.Lign Display Modul
- 4x Q.Grip Radhalter
- Wandhalterung für Q.Grip
- 4x Messtafeln mit AutoID
- Tablet
- Bremsspanner und Lenkradfeststeller
- 2x Drehuntersatz vorne mit Füllstücken
- Powerbox für Stromversorgung
- Ausziebare Wandhalterung
- Key Card 365 für Fahrzeugdatenbank International
| Verpackungseinheit | 1 Stück |
|---|---|
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
| Einzelspur Vorder-/Hinterachse | Ja |
| Gesamtspur | Ja |
| Spurdifferenzwinkel | Ja |
| Sturz VA/HA | Ja |
| Nachlauf | Ja |
| Spreizung | Ja |
| Radversatz | Ja |
| Fahrachswinkel | Ja |
| Anzahl Sensoren | 4 Stück |
| Datenübertragungsart | kabellos |
| Messsystem | 3D mit Messbalken (fixiert) |
| Displaygröße | 10 " |
| Leistungsaufnahme | 45 W |
| Radstand | 1750 - 4600 mm |
| Platzbedarf Breite | 2595 mm |
| Rundlaufkorrektur | Ja |
| Einzelspur Vorderachse | Ja |
| Einzelspur Hinterachse | Ja |
| Sturz Vorderachse | Ja |
| Sturz Hinterachse | Ja |
| Radversatz Vorderachse | Ja |
| Radversatz Hinterachse | Ja |
| Symmetrieachse | Ja |
| Eingeschlossener Winkel | Ja |
| Fahrzeugdaten mit Höhenstandswerten | Ja |
| Fahrzeugabmessungen live | Ja |
| Aufstellhöhe | 2800 mm |
| Ursprungsland, zollrechtlich | DE |
| Anzahl Sprachen (Software) | 30 |
| Abstand Kamera - Mitte Drehuntersatz | 1800 - 3300 mm |
| Lichte Weite vordere Bühnensäulen min. | 2800 mm |
| Fahrzeugdaten Update Q.Lign | Key Card 365 | 1 690 002 019 |
|---|---|
| Wandhalterung | Q.Lign T-Series | 515-880mm | 1 690 801 053 |
| Magnethalter für Radmuttern | 100mm | 1 690 701 521 |
| Magnethalter für Radmuttern | 75mm | 1 690 701 508 |
| Selbstzentrierender Schnellspannhalter für Tesla | 1 690 380 161 |
| Selbstzentrierender Schnellspannhalter für Porsche | 1 690 380 010 |
| Selbstzentrierender Schnellspannhalter für Porsche | 1 690 301 003 |
| Zentralspanner Porsche Carrera GT | 1 690 301 002 |
| Zentralspanner Porsche 911 GT3 und Turbo | 1 690 380 002 |
| Selbstzentrierender Schnellspannhalter für Ferrari | 1 690 381 299 |
| Selbstzentrierender Schnellspannhalter | für Lamborghini | 8 900 380 016 |
| Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk. | 1 690 311 112 |
| Adapter-Satz Q.Grip | für Q.Lign | 4-tlg. | 1 690 101 010 |
| ProClamp Spannhalter | 12 - 23" | 1 Stk. | 1 690 100 001 |
| Schnellspannhalter Mercedes-Benz | OEM | 1 690 801 002 |
| Schnellspannhalter BMW | OEM | 1 690 801 001 |
| Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28" | 1 690 311 113 |
| Mechanischer Alu-Drehuntersatz Standard | 1 690 501 001 |
| Mechanischer Alu-Drehuntersatz Präzision | 1 690 401 028 |
| Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard | 1 690 401 011 |
| Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision | 1 690 401 013 |
| Füllstück für Alu-Drehuntersatz | 1 690 702 082 |
| Füllstück für Alu-Drehuntersatz Präzision | 1 690 102 041 |
| Halterung | für 4x Q.Grip | 1 690 801 048 |
| Halterung | für 4x MultiFit | 1 690 801 047 |
